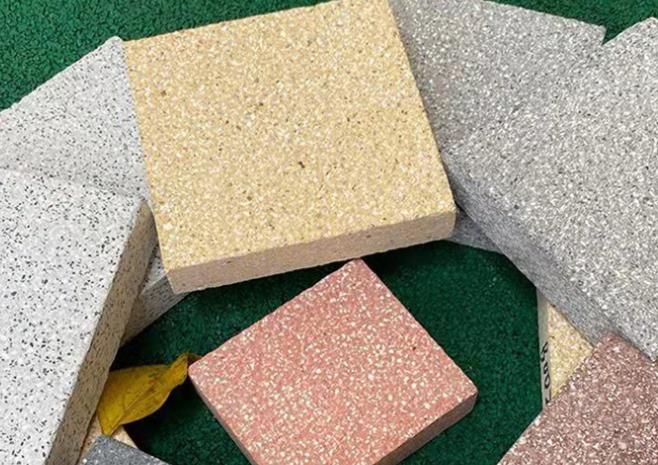

彩磚的顏色本身不會直接影響其耐磨性，耐磨性主要取決于材質、生產工藝（如骨料配比、壓制強度、燒結溫度等）和使用環(huán)境。但在實際應用中，顏色可能通過以下間接因素與耐磨性產生關聯(lián)：

一、顏色差異可能反映材質或工藝的不同

1. 顏料類型與添加量的影響

無機顏料（如氧化鐵紅、氧化鉻綠）：

常用于混凝土彩磚或燒結磚，化學性質穩(wěn)定，與骨料（砂、石、水泥）混合后不影響基體強度，耐磨性主要取決于基材本身。

有機顏料（如酞菁藍、偶氮黃）：

部分低質彩磚可能使用有機顏料，長期暴露于紫外線易褪色，但耐磨性與顏料本身無關，仍由磚體材質決定。

特殊工藝（如表面上色）：

若彩磚通過表面噴涂或鍍膜上色（非通體著色），顏色層可能因摩擦逐漸剝落，導致 “露底” 現(xiàn)象。此時表觀耐磨性（顏色保持性）受工藝影響，但磚體本身的結構耐磨性（如抗壓、抗折強度）未改變。

2. 深色磚與淺色磚的材質共性

深色磚（如黑色、深灰）常使用鐵系顏料或高碳骨料，淺色磚（如白色、米黃）可能添加石英砂或淺色礦物顏料。兩者耐磨性差異取決于：

骨料硬度：如石英砂含量高的磚體耐磨性更強（與顏色無關）；

壓制壓強：高壓成型的磚體密度高、孔隙率低，耐磨性更好（如市政用彩磚壓強常≥30MPa，園林磚可能僅 15-20MPa）。

二、顏色對使用環(huán)境的間接影響

1. 吸熱性與熱脹冷縮風險

深色磚（如黑色、深灰）：

吸熱能力強，高溫環(huán)境下磚體溫度更高，可能加劇熱脹冷縮循環(huán)。若磚體內部應力不均（如生產時養(yǎng)護不足），長期使用可能導致表面開裂或剝落，但這是環(huán)境應力與材質穩(wěn)定性的共同結果，非顏色直接導致耐磨性下降。

淺色磚：

吸熱性弱，溫度變化相對溫和，可能減少熱脹冷縮帶來的損傷，尤其適合溫差大的地區(qū)。但耐磨性仍取決于磚體本身的抗凍融性能（如孔隙率、吸水率）。

2. 污漬顯見度與維護頻率

深色磚：

灰塵、污漬不易察覺，日常維護頻率較低，表觀磨損（如劃痕）也較不明顯，可能給人 “更耐磨” 的錯覺。

淺色磚：

污漬易顯形，需高頻清潔，若使用硬質清潔工具（如鋼絲球）可能人為磨損表面，但這是維護方式導致的磨損，非磚體材質問題。

三、耐磨性的核心判斷指標

判斷彩磚耐磨性時，需關注以下客觀參數，而非顏色：

1. 抗壓強度（GB/T 25993-2010）

市政道路用磚：≥30MPa（C30 級）；

園林景觀用磚：≥20MPa 即可。

強度越高，抗車輛碾壓或高頻踩踏的能力越強，與顏色無關。

2. 吸水率（GB/T 25993-2010）

優(yōu)質彩磚吸水率≤6%，低吸水率可減少凍融破壞（水結冰膨脹導致磚體碎裂）。

深色磚若吸水率高（如劣質磚），在寒冷地區(qū)反而更易因凍脹損壞，但這是吸水率問題，非顏色問題。

3. 耐磨性能測試（如耐磨轉數）

部分標準要求彩磚通過耐磨試驗機測試（如磨耗量≤350mm3），直接反映表面抗摩擦能力，與顏料或顏色無關。

四、實際選購建議

優(yōu)先關注材質與工藝：

選擇通體著色工藝的彩磚（如混凝土彩磚骨料與顏料均勻混合），避免表面染色磚（顏色層易磨損）；

查看檢測報告中的抗壓強度、吸水率、抗凍性指標，而非僅憑顏色判斷。

按場景選擇顏色與規(guī)格：

高頻通行區(qū)（如停車場）：選深色、大規(guī)格磚（耐臟 + 減少接縫磨損），但需確保磚體強度≥30MPa；

景觀區(qū)或低頻區(qū)域：可靈活選淺色或彩色磚，重點關注吸水率（≤8%）和防滑性。

規(guī)避低價劣質磚：

低價磚可能使用劣質顏料（易褪色）或低標號水泥（強度不足），導致耐磨性差。建議通過樣品測試（如用鑰匙劃表面，觀察是否易留痕）輔助判斷。

總結

顏色是彩磚的表觀屬性，耐磨性是物理性能，二者無直接因果關系。深色磚可能因吸熱或耐臟特性在特定場景下表現(xiàn)更 “耐用”，淺色磚可能因維護需求暴露更多磨損細節(jié)，但決定耐磨性的核心是材質密度、強度和工藝水平。選購時需以檢測數據為依據，結合使用環(huán)境綜合判斷。
